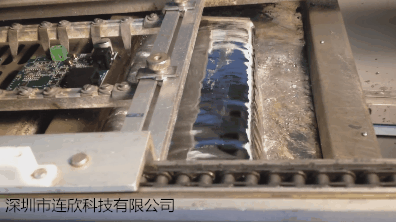

波峰焊是讓插件PCBA電路板的焊接面直接與高溫液態錫接觸達到焊接目的，高溫液態錫保持一個斜面，并且由特殊裝置使液態錫形成一道道類似波浪的現象，所以叫"波峰焊"，波峰焊是將熔融的液態焊料，借助于泵的作用，在焊料的槽液面形成特定的焊接波，插裝了元件的PCB置于傳送鏈上，經特定的角度以及一定的浸入深度穿過焊料波峰而實現焊點的焊接工程。波峰焊在焊接的過程中，影響焊接質量的因素很多，我們需要關注的參數包括焊接溫度、傳送速度、軌道角度、波峰高度、焊料等，下面連欣簡單普及下。
1、焊接溫度
焊接溫度過低時，焊料的擴展率、潤濕性能變差，使焊盤或元器件焊端由于不能充分的潤濕，從而會產生虛焊、拉尖、橋接等缺陷；焊接溫度過高時，則加速了焊盤、元器件引腳及焊料的氧化，易產生虛焊等。
2、傳送速度
脫離區的錫波要盡可能平穩，因此傳送帶速度不宜過高。
3、軌道角度
調整軌道的角度可以控制PCB與波峰的接觸時間，適當?shù)膬A角有助于液態焊料與PCB更快的分離。當傾角太小時，較易出現橋接；而傾角過大，雖然有利于橋接的消除，但焊點吃錫量太小，容易產生虛焊。軌道傾角應控制在5°~7°之間。
4、波峰高度
波峰高度是指波峰焊接中PCB吃錫高度，通?？刂圃赑CB板厚度的1/2~2/3。波峰高度過大會導致熔融的焊料流到PCB的表面，形成“錫連”。波峰的高度會因焊接工作時間的推移而有一些變化，應在焊接過程中進行適當?shù)男拚３Ｓ玫臋z測波峰高度的工具為深度規或高溫玻璃。
5、焊料
波峰焊接中， 焊料的雜質主要是來源于PCB焊盤上的銅浸出，過量的銅會導致焊接的缺陷增多，因此必須定期檢驗焊錫內的金屬成分錫渣。
錫鉛焊料在高溫下（250℃）不斷氧化，使錫鍋中錫-鉛焊料含錫量不斷下降，偏離共晶點，導致流動性差，出現連焊、虛焊、焊點強度不夠等質量問題。
可采用以下幾個方法來解決這個問題：
①添加氧化還原劑，使已氧化的SnO還原為Sn，減小錫渣的產生
②不斷除去浮渣
③每次焊接前添加一定量的錫
（以上幾點措施需按照作業規范定期執行）
④采用含抗氧化磷的焊料
⑤采用氮?dú)獗Ｗo(hù)（需監控氧含量）
波峰焊有鉛工藝溫度曲線參數標準
