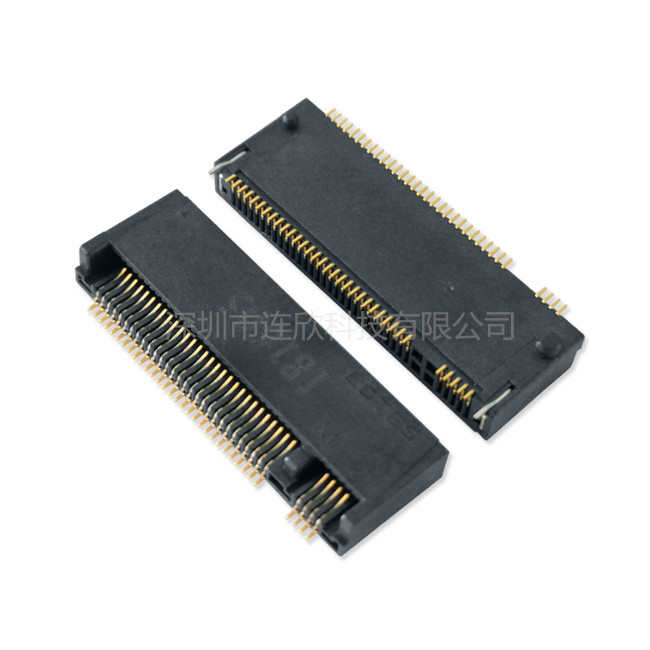

NGFF座子M.2 KEY接口我們應該并不陌生，它的基本定義你們應該不太了解，NGFF是為超極本(Ultrabook)量身定做最新一代的PCI接口標準，可以取代原來基于mini PCI-E改良而來的mSATA接口。無論是更小巧的規格尺寸還是更高的傳輸性能NGFF都能遠遠的勝于mSATA接口。
NGFF接口分別有B和M兩種接口界面，B key走的是SATA或PCI-E 2x通道，支援SSD、WWAN或者其他主要key界面，M則是PCI-E 4x通道，適合高速SSD。小塊頭，大智慧。小尺寸，大用途。 NGFF是NextGenerationFormFactor的縮寫，是由HP主導的一個PCI－SIG協會公布的標準。標準名你為PCIExpressM.2Specification，于2013年11月1號公布1.0版本。那么我們平時需要用到M.2連接器終端產品有：智能電視、平板電腦、超級本、GPS裝置、通訊產品、固態硬盤、游戲機。
Bkey的典型應用： M.2KeyB連接器主要應用于WWAN+GNSS，或SSD硬盤，卡的類型包括3042,2230,2242,2260,2280and22110。 Ekey的典型應用為： M.2KeyE連接器主要應用于連接器主要應用于無線連接，比如WiFi,藍牙，NFCofGNSS?？ǖ念愋桶?630，2230和3030。
Mkey的典型應用： M.2Key，M連接器主要應用于連接器主要應用支持PCIe或者SATA（或SSD）協議的主機界面。PCIe的通道接口達到4個。
M.2連接器的特點有以下四點：
1、0.5mmpitch,67pin支持更高的速率；
2、相對PCIeminicard,節約20%的PCB空間，可節省15%連接器高度；
3、支持PCIExpress3.0,USB3.0和SATA3.0三種當前主流的標準；
4、這些終端上可以用到M.2連接器，比如：平板電腦、智能電視、超級本、GPS裝置。

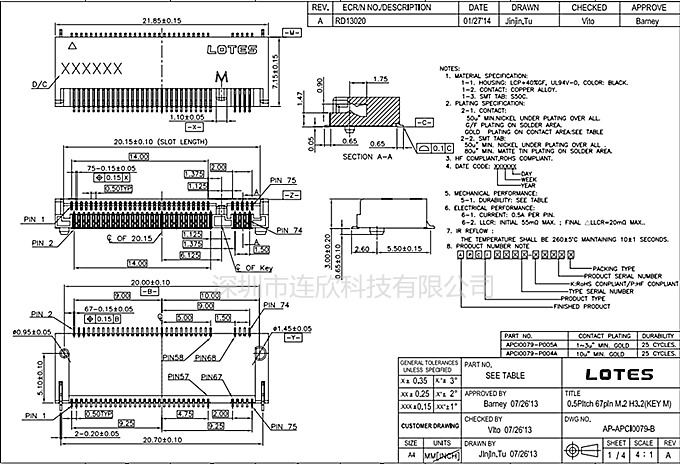

NGFF座子M.2 KEY接口B款規格圖紙：
NGFF座子M.2 KEY接口B款規格圖紙：
