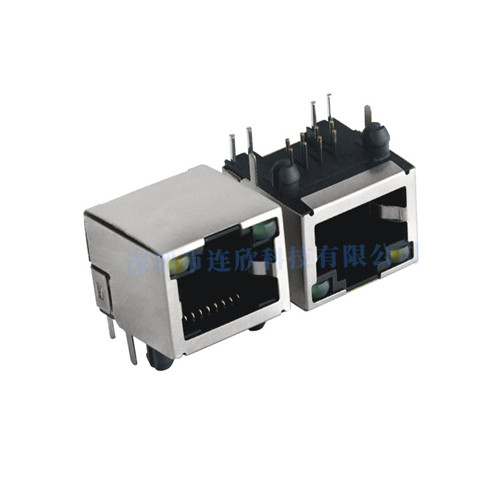

RJ45連接器的8個觸點是由PIN針組成，它的可用于連接RJ45接頭，適用于由雙絞線構建的網絡，這種端口是最常見的，一般來說以太網集線器都會提供這種端口，RJ45連接器PIN針接觸電阻有以下特點
1、接觸件材料
網絡連接器技術條件對不同材質制作的同規格插配接觸件，規定了不同的接觸電阻考核指標?？焖俜蛛x耐環境電連接器總規范GJB101-86規定，直徑為1mm的插配接觸件接觸電阻，銅合金≤5mΩ，鐵合金≤15mΩ。
2、接觸面的表面垂直壓力
接觸件的表面垂直壓力是指彼此接觸的表面產生并垂直于接觸表面的力。隨垂直壓力增加，接觸微點數量及面積也逐漸增加，同時接觸微點從彈性變形過渡到塑性變形。由于集中電阻逐漸減小，而使接觸電阻降低。接觸正壓力主要取決于接觸件的幾何形狀和材料性能
3、表面形表面形態包括設計的形狀和所處的環境狀態，接觸件表面可能由于塵埃、松香、油污等在接點表面機械附著沉積形成的較松散的表膜，這層表膜由于帶有微粒物質極易嵌藏在接觸表面的微觀凹坑處，使接觸面積縮小，接觸電阻增大，且極不穩定。二是由于物理吸附及化學吸附所形成的污染膜，對金屬表面主要是化學吸附，它是在物理吸附后伴隨電子遷移而產生的。故對一些高可靠性要求的產品，如航天用電連接器必須要有潔凈的裝配生產環境條件，完善的清洗工藝及必要的結構密封措施，使用單位必須要有良好的貯存和使用操作環境條件。
4、使用電使用電壓達到一定閾值時，會使接觸件膜層被擊穿，而使接觸電阻迅速下降。但由于熱效應加速了膜層附近區域的化學反應，對膜層有一定的修復作用。于是阻值呈現非線性。在閾值電壓附近，電壓降的微小波動會引起電流可能二十倍或幾十倍范圍內變化。使接觸電阻發生很大變化，不了解這種情況就會在測試和使用接觸件時產生錯誤。
