板對板連接器公座和母座貼片端子是一種通過連接器的引腳能夠直接連接印刷電路板之間電源和信號的一種微型耦合插頭和插座。為了防止板對板連接器氧化造成導電性降低，板對板連接器廠家一般都使用銅合金材料制造。在電子產品的制造中，整個設備可能需要適合可用的空間，因?yàn)?，如果電路板設計階段的PCB 傾向于占用太多空間，則該器件可能被分成兩個或更多個板。板對板連接器端子可以在板之間連接電源和信號以完成所有連接。
板對板連接器的使用簡化了電路板設計過程。較小的PCB需要制造設備，這些設備可能無法容納更大的PCB。無論是將器件或產品擠壓到單個PCB還是多個PCB中，都需要考慮功耗，不期望的信號相互耦合，較小元件的可用性以及成品器件或產品的總體成本等問題。板對板連接器的使用還簡化了電子設備的生產和測試。在電子制造業中，簡化測試反映了巨大的成本節省。高密度PCB每單位面積具有更多的跡線和元件。根據對制造工廠復雜性的投資，設備或產品最好設計成具有幾個相互連接的中密度板而不是單個高密度板。
板對板連接器通孔技術允許第三維連接PCB上的跡線和元件。第一PCB可以沿著PCB在水平和垂直方向上使用導電銅跡線。通過添加更多層的電路板，在雙面PCB的兩側之間幾乎會有幾個單層PCB。具有五層的典型多層PCB可以小于0.08英寸（2mm）厚。通孔具有導電內表面，其可以在多層PCB的任何兩層之間承載電流。
由于各種成熟技術，現代電子設備更可靠且制造成本更低。由于兩層或多層銅跡線之間隱藏的連接，多層板的PCB制造曾經是一個巨大的挑戰。表面貼裝技術（SMT）促進了小型化工作，因?yàn)榧词箾](méi)有鉆孔，也可以輕松地在PCB上安裝元件。在SMT中，機器人設備在將組件粘附到PCB之前將粘合劑施加到組件下側。元件的預鍍錫引線上的引線和PCB上預鍍錫焊盤上的引線將被回流或重熔，當PCB冷卻時，焊接過程完成。

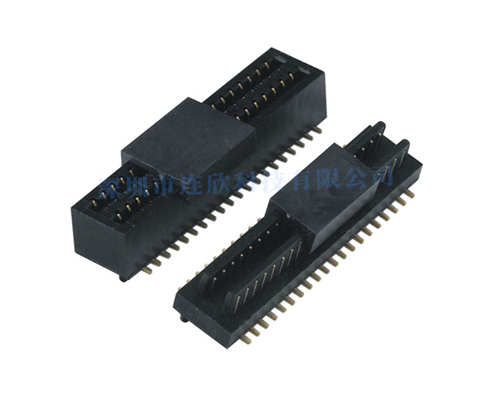

產品詳情參數
【產品品牌】： 連欣科技/L&XIN
【種 類】： 板對板連接器
【 型 號】： 0.5/0.8間距
【顏 色】： 黑色/白色
【PIN 數】： 8-120PIN
【合 高】： 3.0-8.5合高，0.5MM每階梯
【焊接建議】：SMT回流焊，255±5℃
【耐壓電流】： 500V /MIN AC 0.5A/PIN
【使用溫度】： -40℃+85℃
【包裝方式】： 編帶【1000/PCS】
【使用材料】： 磷銅端子 PA65（UL94V-0防火料）
【應用范圍】： 數碼產品，智能產品（無人機，醫療，電力設備，行車記錄儀，攝像機）
