SD卡座引腳定義詳細分析

文章出處：深圳市連欣科技有限公司發表時間：2024/2/23 16:11:22 瀏覽次數：484

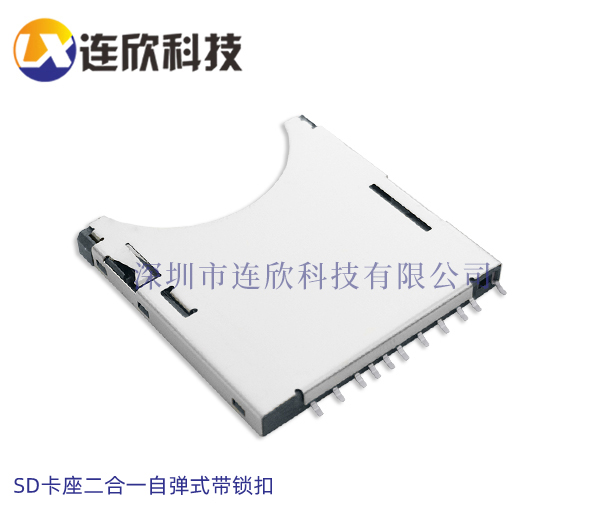

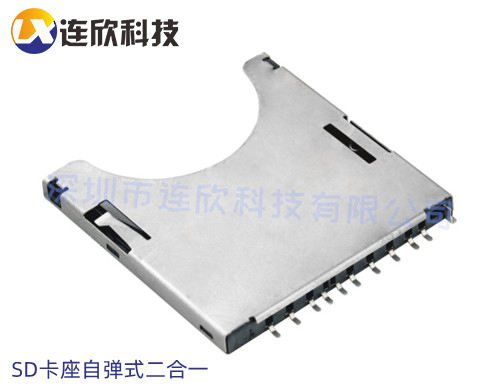

SD卡座的不同引腳定義了其不同的功能和用途。根據不同的應用場景和需求，可以選擇不同的工作模式和數據線配置來進行數據傳輸和控制信號的傳輸。SD卡座是SD卡與主板之間的接口，它的主要作用是傳輸數據和供電。SD卡座通常有9個引腳，關于SD卡座的引腳定義，連欣科技給大家詳細分析下；

引腳1（CD DAT3 I/O/PP）：卡監測數據位3。在SD模式下，這個引腳用于傳輸數據位3。當把SD卡插入卡座時，這個引腳就會與卡的相應引腳接觸，從而啟動卡座中的數據傳輸機制。

引腳2（CMD PP）：命令/回復。這個引腳用于發送命令與接收回復。在SD模式下，命令是通過CMD引腳發送的，而回復則通過DAT引腳返回。

引腳3（Vss S）：電源地。這個引腳是電源的負極，為整個卡座提供參考電平。

引腳4（Vcc S）：供電電壓。這個引腳為SD卡提供電源。根據SD卡的標準，供電電壓通常為3.3V或1.8V。

引腳5（CLK I）：時鐘。這個引腳用于傳輸時鐘信號，它控制著數據傳輸?shù)乃俾屎屯叫浴?/span>

引腳6（Css2 S）：電源地。這個引腳是另一個電源地，它為卡座的某些部分提供參考電平。

引腳7（DAT0 I/O/PP）：數據位0。在SD模式下，這個引腳用于傳輸數據位0。它是四線數據傳輸中的一根數據線。

引腳8（DAT1 I/O/PP）：數據位1。在SD模式下，這個引腳用于傳輸數據位1。它是四線數據傳輸中的一根數據線。

引腳9（DAT2 I/O/PP）：數據位2。在SD模式下，這個引腳用于傳輸數據位2。它是四線數據傳輸中的一根數據線。

在SD卡的使用中，根據不同的應用場景，SD卡可以工作在兩種模式：SD模式（也稱為SDIO模式）和SPI（Serial Peripheral Interface）模式。在SD模式下，通?？梢允褂盟母鶖?shù)據線進行傳輸（4-bits Data），傳輸速度非?？?。四位數據傳輸要使用引腳1、7、8和9（DAT0~DAT3）。在某些不支持四線數據的場合，也可以使用單根線進行數據傳輸（1-bit Data），此時使用引腳7（DAT0）。

在SD模式下，SD卡的數據傳輸速率非?？?，這樣夠更好滿足高帶寬和高速數據傳輸?shù)男枨?。同時，SD模式還可以支持多個操作模式，例如多塊讀寫和隨機讀寫等。這種模式的接口設計相對比較復雜，需要使用多個數據線進行數據傳輸和控制信號的傳輸。

相比之下，SPI模式是一種比較簡單的接口模式，它只需要一根數據線進行數據傳輸。這種模式的操作比較簡單，但是數據傳輸速度相對較慢，適合于對速度要求不高的場合。在SPI模式下，SD卡只能工作在單塊讀寫模式中，而不支持隨機讀寫等操作。
