TF（micro SD）卡座作為現代電子設備中常見的存儲擴展接口，其焊接工藝對于設備的穩定性和使用壽命有著重要的影響。本文將由連欣科技詳細為大家介紹TF卡座的焊接方法，涵蓋焊接前的準備、焊接步驟、注意事項以及焊接后的檢查與測試，希望可以為各位電子愛好者和專業工程師提供一份全面而實用的指南。
一、工具與材料準備
1. 工具：
- 電烙鐵（建議使用恒溫烙鐵，溫度控制在300-350℃）或熱風槍?zhuān)ㄓ糜谫N片式）。
- 焊錫絲（推薦細徑含助焊劑的錫絲，如0.5mm）。
- 鑷子（尖頭、防靜電）。
- 助焊劑（膏狀或液體）。
- 吸錫帶（處理連錫問題）。
- 放大鏡或顯微鏡（檢查細小焊點）。
- 清潔棉簽和異丙醇（清洗殘留助焊劑）。
- 防靜電手環（可選，防靜電敏感元件損壞）。
2.材料：
- TF卡座（確認封裝類型：貼片式或插件式）。
- PCB板（確保焊盤清潔無氧化）。
二、TF卡座的焊接步驟

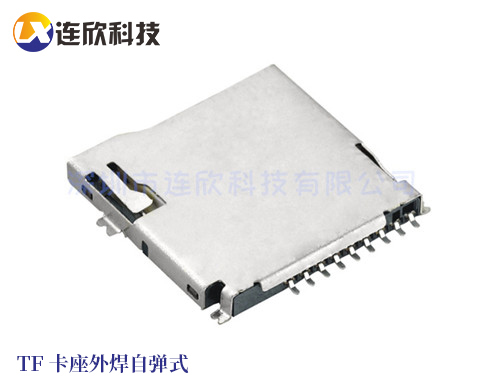

1. 貼片式TF卡座的焊接
步驟1：定位與固定
1. 在PCB焊盤上涂抹少量助焊劑。
2. 用鑷子將TF卡座對齊焊盤，確保引腳與焊盤完全重合。
3. 用烙鐵先焊接一個對角線位置的引腳（臨時固定，避免移位）。
步驟2：焊接所有引腳
1. 烙鐵法：
- 使用尖頭烙鐵，逐一對每個引腳加錫，保持烙鐵與引腳接觸時間≤2秒，避免過熱。
- 焊點應呈光滑圓錐形，避免虛焊或冷焊。
2. 熱風槍法（適合多引腳貼片）：
- 設置熱風槍溫度280-320℃，風速中低檔。
- 均勻加熱卡座周?chē)?，待焊錫熔化后自然貼合。
步驟3：檢查與修正
1. 用放大鏡檢查是否有連錫、虛焊。
2. 連錫處理：用吸錫帶覆蓋連錫處，烙鐵加熱后拖走多余焊錫。
3. 虛焊處理：補涂助焊劑，重新加焊。
2. 插件式TF卡座焊接
步驟1：插入元件
1. 將卡座引腳插入PCB通孔，確保完全插入并貼緊PCB。
2. 翻轉PCB，輕微彎曲引腳（約45°）臨時固定。
步驟2：焊接
1. 烙鐵接觸引腳和焊盤，加入焊錫直至填滿通孔。
2. 焊點應呈光滑“火山口”形狀，避免過多錫堆積。
三、焊接后處理
1. 清潔：
- 用棉簽蘸異丙醇擦拭焊點，去除助焊劑殘留。
2. 功能測試：
- 插入TF卡，檢查是否牢固接觸。
- 用萬用表測試引腳連通性，確保無短路/斷路。
四、常見問題與解決
引腳連錫：用吸錫帶清理，或補涂助焊劑后重新拖焊。
卡座松動：檢查焊點是否虛焊，必要時補焊。
TF卡無法識別：檢查引腳是否對齊，或焊點存在斷路。
五、注意事項
1. 溫度控制：避免烙鐵過熱導致塑料卡座變形（插件式）。
2. 防靜電：接觸元件前觸摸接地金屬，或佩戴防靜電手環。
3. 安全防護：保持通風，避免吸入焊錫煙霧。
掌握這些技巧后，即使是微型貼片卡座也可以高效地進行焊接！
