RJ45連接器網絡接口的基本知識

文章出處：深圳市連欣科技有限公司發表時間：2021/3/16 12:03:28 瀏覽次數：1535

RJ45連接器是我們生活中很常見的一種網絡接口，不知道細心的你是否也發現，我們常用的電腦用于網絡連接的網線、路由器、交換機都是通過RJ45連接器連接通訊的。那么您對于RJ45插座接口的類型了解多少呢，今天連欣科技為您介紹一下關于RJ45接口類型方面的知識，讓您對RJ45連接器可以有一個更加深入的了解。

大部分的RJ連接器都是RJ45連接器，用于ethernet連接，8P8C，可以連接4對雙絞線，12mm寬，比RJ11系列要寬一些。RJ45連接器有時也用于電話或RS232連接，也有人用來傳VGA視頻信號。通用電話連接器屬于RJ11的一種，最開始的時候是美國某公司開發的一種接插件的通用名稱，原名為WExW，外形為6針，WE6W使用全部6個觸點，而WE2W只使用中間兩針，后來成為RJ系列連接器中的一種。

RJ11和RJ14、RJ25為同一系列，尺寸相同，都是9.5mm寬，只是觸點數量不同。RJ11只有中間一對觸點，可以連接一對線，表示為6P2C (six position, two conductor);RJ14使用中間4個觸點，可以連接2對線，表示為6P4C;RJ5使用全部6個觸點，可以連接3對線，表示為6P6C。有時也可以用這種連接器提供低壓小功率的電源(AC或DC)，常用PIN2和PIN5(黑線和黃線)。一般使用RJ11作為此9.5mm系列的統，分別使用RJ11-6P2C、RJ11-6P4C和RJ11-6P6C區別觸點數量。電話中還使用一種連接器，用于連接話機和手柄，稱為4P4C(也有人稱作RJ22 ，并與RJ9、RJ10組成一個系列)，有4個觸點，7.5mm寬，比RJ11尺小。

還有一種8P8C連接器稱為RJ61，用于連接雙絞線對。因?yàn)檫@種線序中第3、4對雙絞線中的兩線相距較遠，會引起較大的串?dāng)_，不適合Ethernet這種高頻信號的傳輸。還有一種RJ48連接器，也是8P8C，可用于連接4對T1數據鏈路，每對線可傳輸時分復用的23個話路。

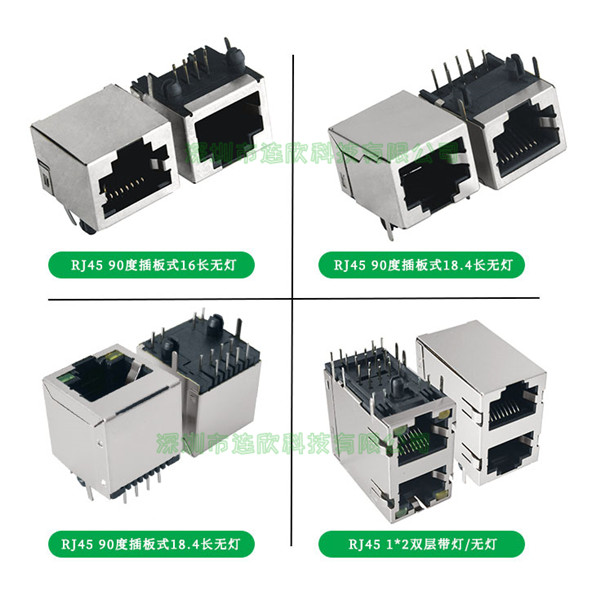

實力廠家深圳市連欣科技有限公司是一家集研發、生產、銷售于一體的一線連接器公司，公司主營的RJ45連接器產品有：RJ45網絡接口帶燈/不帶燈，RJ45連接器帶彈片/不帶彈片，RJ45連接器插板式16MM/18.4MM/21.3MM連接器，RJ45連接器180的直插帶燈/不帶燈， RJ45網絡接口1*2并排/1*4并排，RJ45+USB雙層插板式，RJ45網絡插頭沉板式等；詳情請咨詢客服或業務人員哦！
